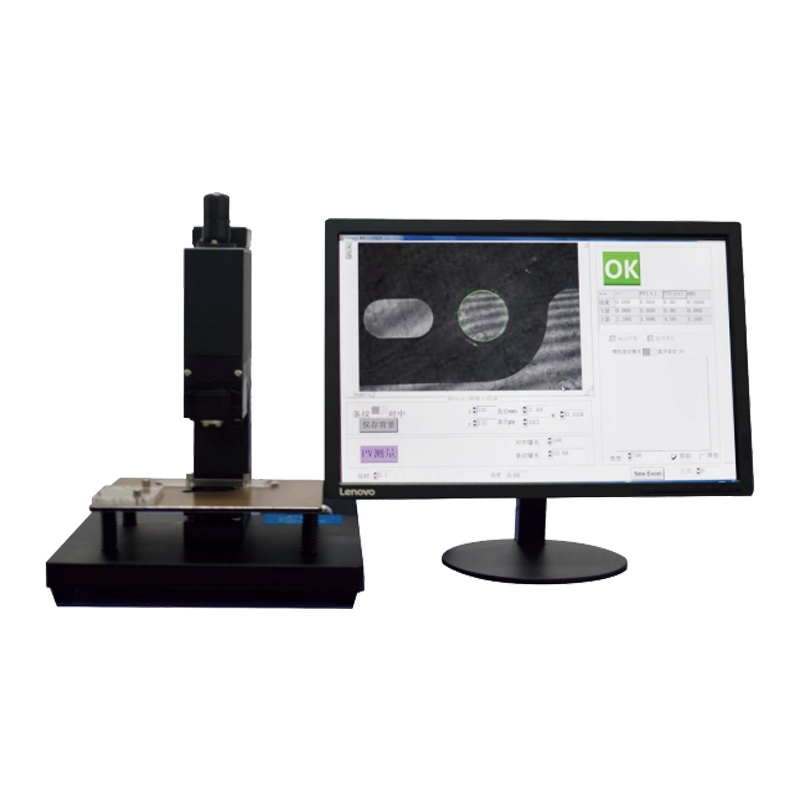

Лазерний інтерферометр GBM01A

Опис:

Коли лазерний інтерферометр виконує вимірювання пропускання, монохроматичне світло, що випромінюється джерелом лазерного світла, утворює інтерференційні смуги після вертикального проходження вниз по верхній та нижній поверхнях виявленого елемента та відбиття від стандартного відбивача. Інтерференційні смуги, що генеруються в кожній точці, залежать від різниці оптичних шляхів двох когерентних світил у цій точці. Коли різниця оптичних шляхів становить nλ+0,5λ, вона відображається як темна смуга. Коли різниця оптичних шляхів становить nλ+λ, вона відображається як світла смуга.

Тому, коли дві грані тестованого елемента не повністю паралельні та є кут клина, вздовж напрямку кута клина товщина елемента поступово збільшується, а відповідна різниця оптичних шляхів поступово збільшується, а вздовж напрямку кута клина генеруватиметься розподіл проміжків між світлими та темними смугами. Чим більший кут клина, тим щільніші смуги.
